01 / SHADE KITE®
張力式遮陽系統
固定式張力曲面。
圖面與工程實景 →Tension Architectural System
以結構，捕捉光的形。
Shade Kite® 張力式遮陽系統
閎凱綠能遮陽工程
張力式遮陽、活動式遮陽網與遮雨棚，依現場條件規劃。

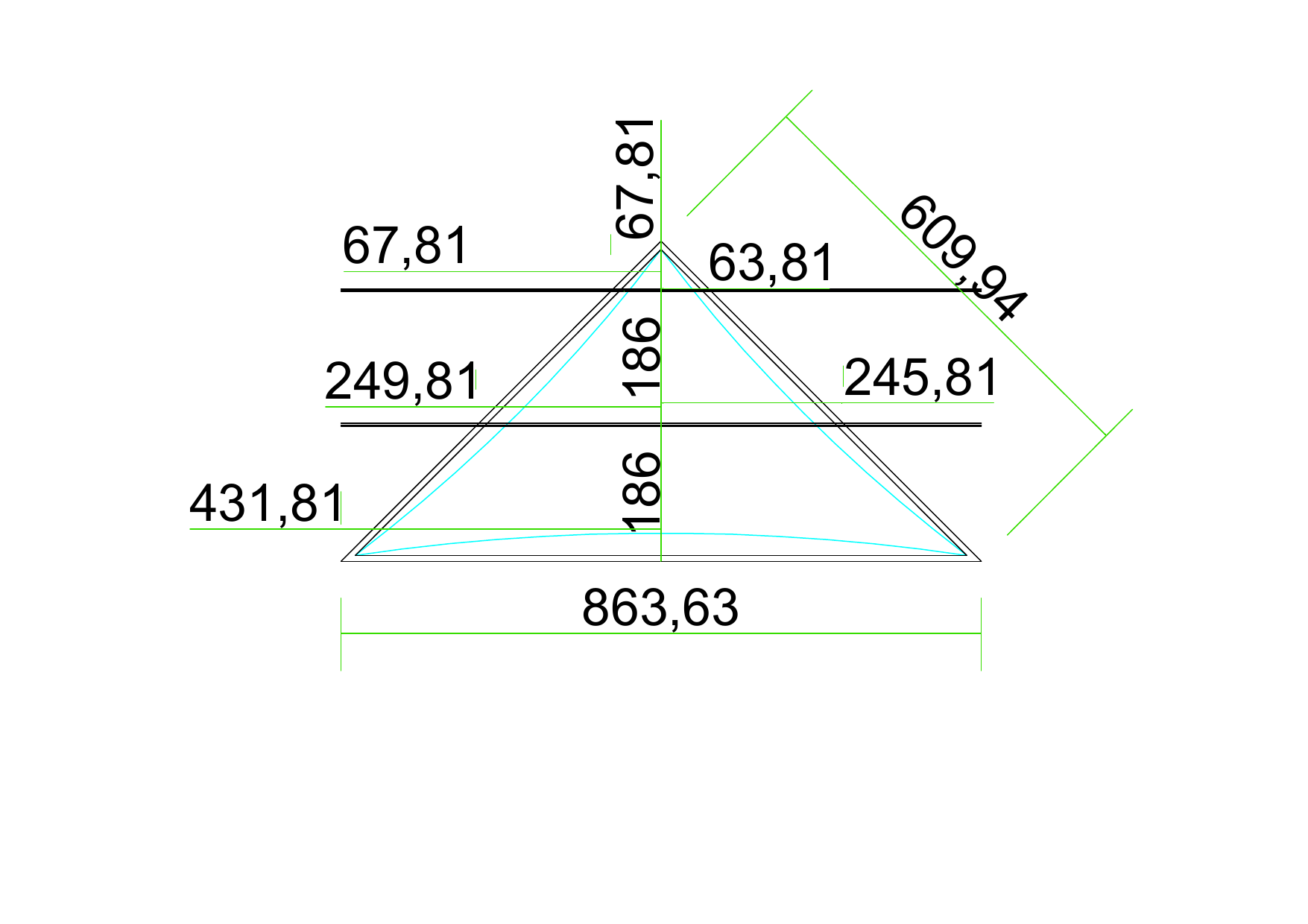

Drawing Studies
先判斷，再介入。
歷年工程紀錄
更多施工與完工現場，收錄於 Facebook。
Material Test Data
材料數據。
| Shade Net Sample｜厚度 0.75 mm | |
| 遮光率 | 93% |
| 長條法拉力強度（經向） | 72.4kgf |
| 長條法拉力強度（緯向） | 251.8kgf |
| 破壞延伸率（經 / 緯） | 88.9 / 57.1% |
樣品試驗結果不等同案場結構安全；工程條件另行評估。
Modular Product
300–420 cm｜直角系列
Shade Kite® Standard 直角系列
五種尺寸。超出標準規格，轉入工程評估。
Code
完成面尺度 (cm)
有效覆蓋面積
周邊補強
標準牌價
S
300 × 300 (斜邊 424)
4.50 ㎡ (1.36 坪)
25 mm 高韌邊帶
NT$ 3,980
M
330 × 330 (斜邊 467)
5.45 ㎡ (1.65 坪)
25 mm 高韌邊帶
NT$ 4,380
L
360 × 360 (斜邊 509)
6.48 ㎡ (1.96 坪)
25 mm 高韌邊帶
NT$ 4,780
XL
390 × 390 (斜邊 552)
7.61 ㎡ (2.30 坪)
25 mm 高韌邊帶
NT$ 5,280
XXL
420 × 420 (斜邊 594)
8.82 ㎡ (2.67 坪)
25 mm 高韌邊帶
NT$ 5,980
Standard Boundary / 模組適用邊界
尺寸需求達 450 cm 以上、要求修改規格／形狀／固定方式、涉及結構／安全／風壓／施工，或明確屬商業與公共場域者，均停止 Standard 回覆並轉入 Project 工程評估。Standard 價格與規格為前端邊界，不作為工程案報價或承諾。
Applicability
合適場域

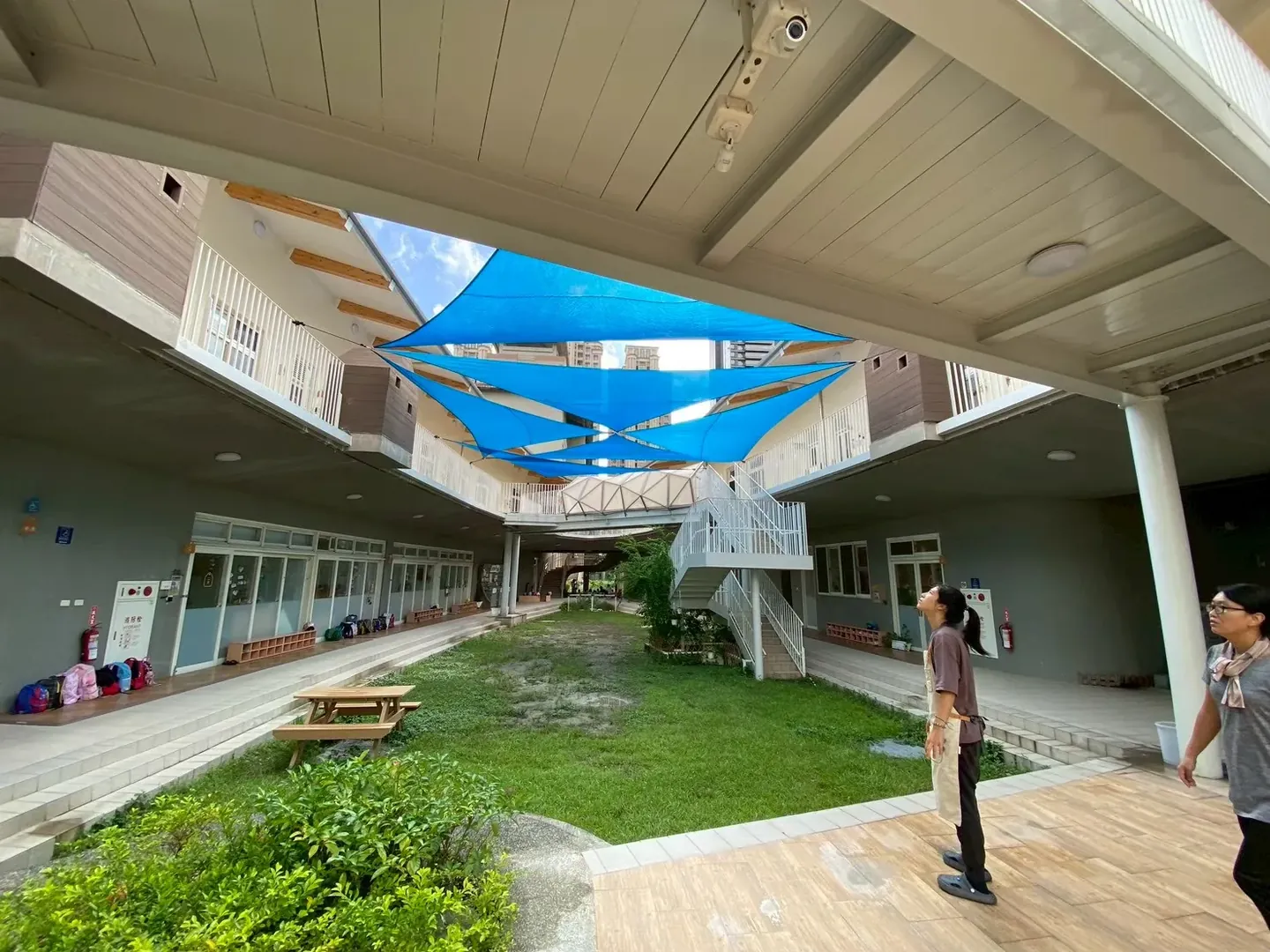

住宅露台、私家庭園、住宅中庭或採光天井等具備既有結構條件，且未觸發工程轉單條件之場域。
Use Boundary
強風與異常狀況
正常天候可依既定使用方式使用；強風、颱風或極端天氣來臨前建議避免使用。請勿自行調整張力、拆卸或吊掛額外重量；若有鬆脫、變形或異常，應停止使用並聯繫原安裝單位。
Project / Architects
配置・模型・工程實景
從圖面，到現場。
哪些條件需要工程評估？
01 / SPAN
跨距大於 420 cm
大尺度布面將提高整體受風與張力需求，需轉入工程評估，並依案場條件確認周邊補強與受力配置。
02 / GEOMETRY
非標幾何與立體曲面
梯形、不等邊三角或多曲面交錯配置，需依圖面進行幾何放樣，並另行確認受力與錨固條件。
03 / FOUNDATION
無既有混凝土牆體
現場無既有堅固結構體時，需另行評估獨立鋼構立柱及基礎配置。
04 / ENVIRONMENT
高風險環境條件
高樓迎風面、濱海第一排、谷地強風或其他局部風況明顯之場域，需另行確認受力與錨固條件。
05 / USE RISK
商業與公共使用
學校、幼兒園、展覽、營業空間與其他公眾使用場域，直接轉入 Project 工程評估，不以 Standard 對外承諾。
Project Studies
配置與實景
Selected Works
代表工程案例
01 / PUBLIC EVENT
嘉義市文化中心
活動場地佈置
查看案例內容 →
02 / LEISURE FACILITY
嘉義市區游泳池
滑水道遮陽
查看案例內容 →
03 / EDUCATION
嘉義縣朴子私立幼兒園
校園戶外活動空間遮陽
查看案例內容 →
04 / INDUSTRIAL SPAN
雲林縣口湖鄉烏魚子工廠
鋼架結構大跨距設計案例
查看設計原稿與完工照 →

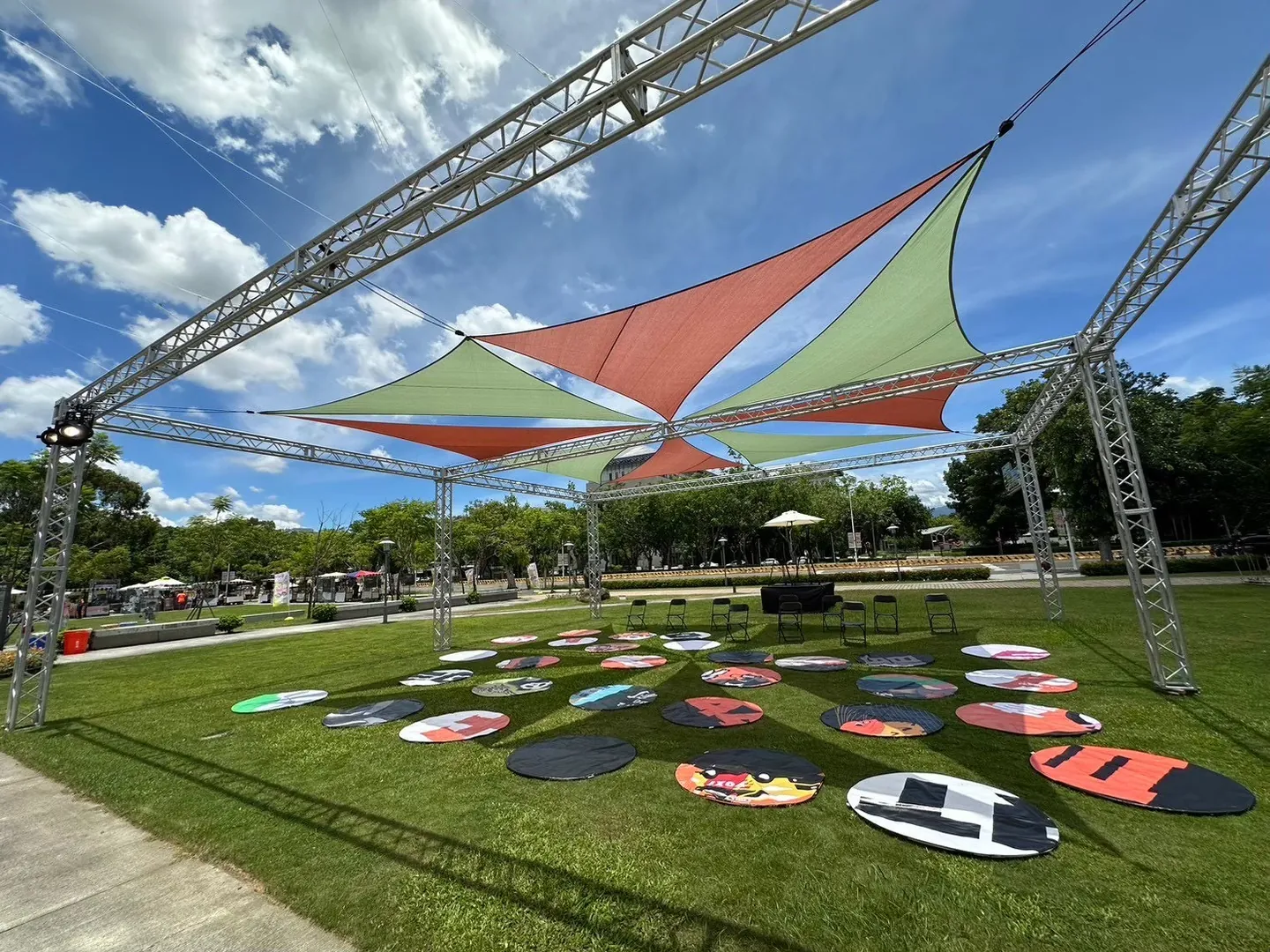

01 / Public Event
嘉義市文化中心
以活動場地需求為起點，透過遮陽結構建立可停留、可使用的戶外範圍。
02 / Leisure Facility

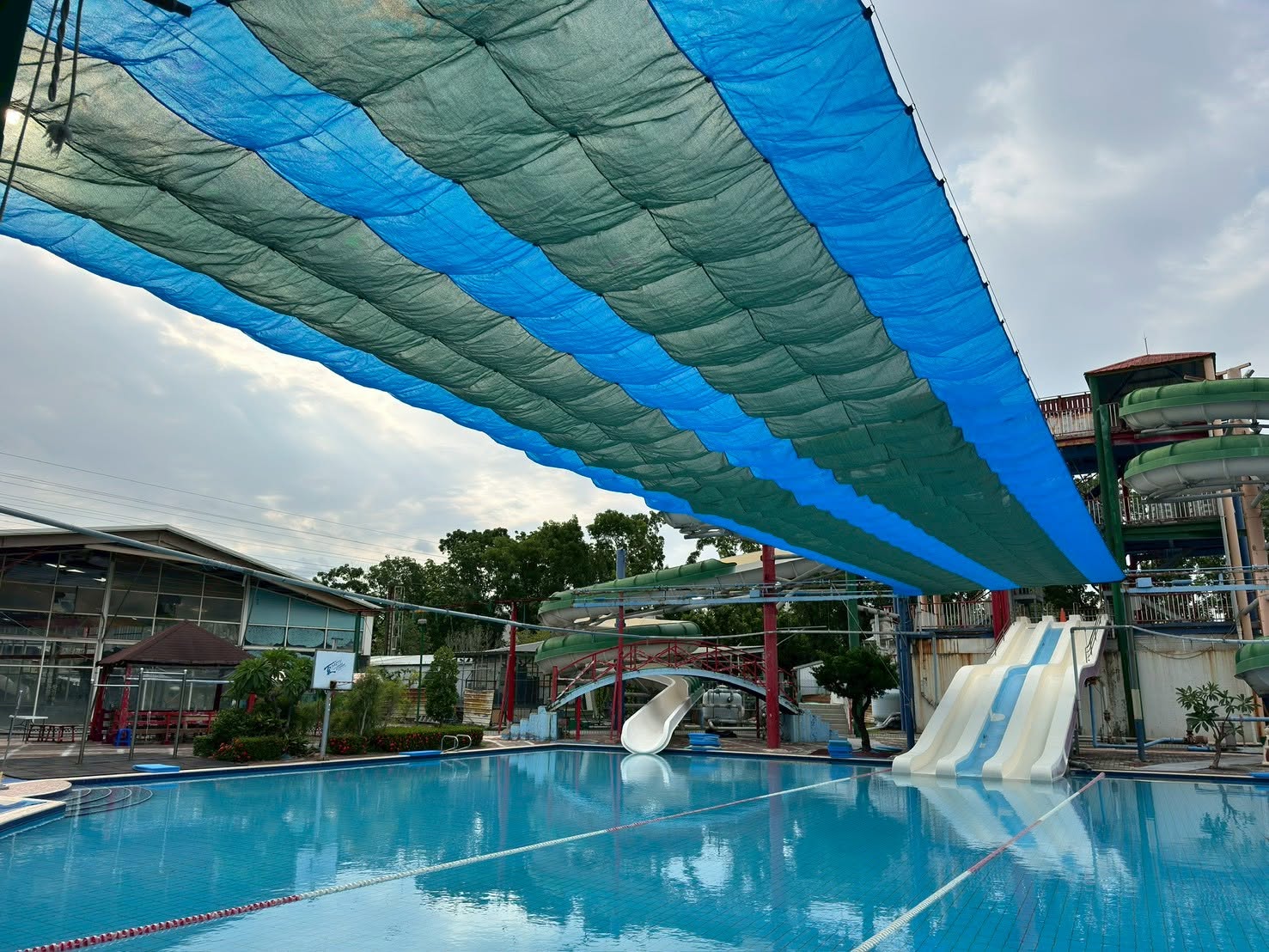

嘉義市區游泳池
針對滑水道與戶外休閒動線配置遮陽，兼顧使用舒適度與場域視覺辨識。

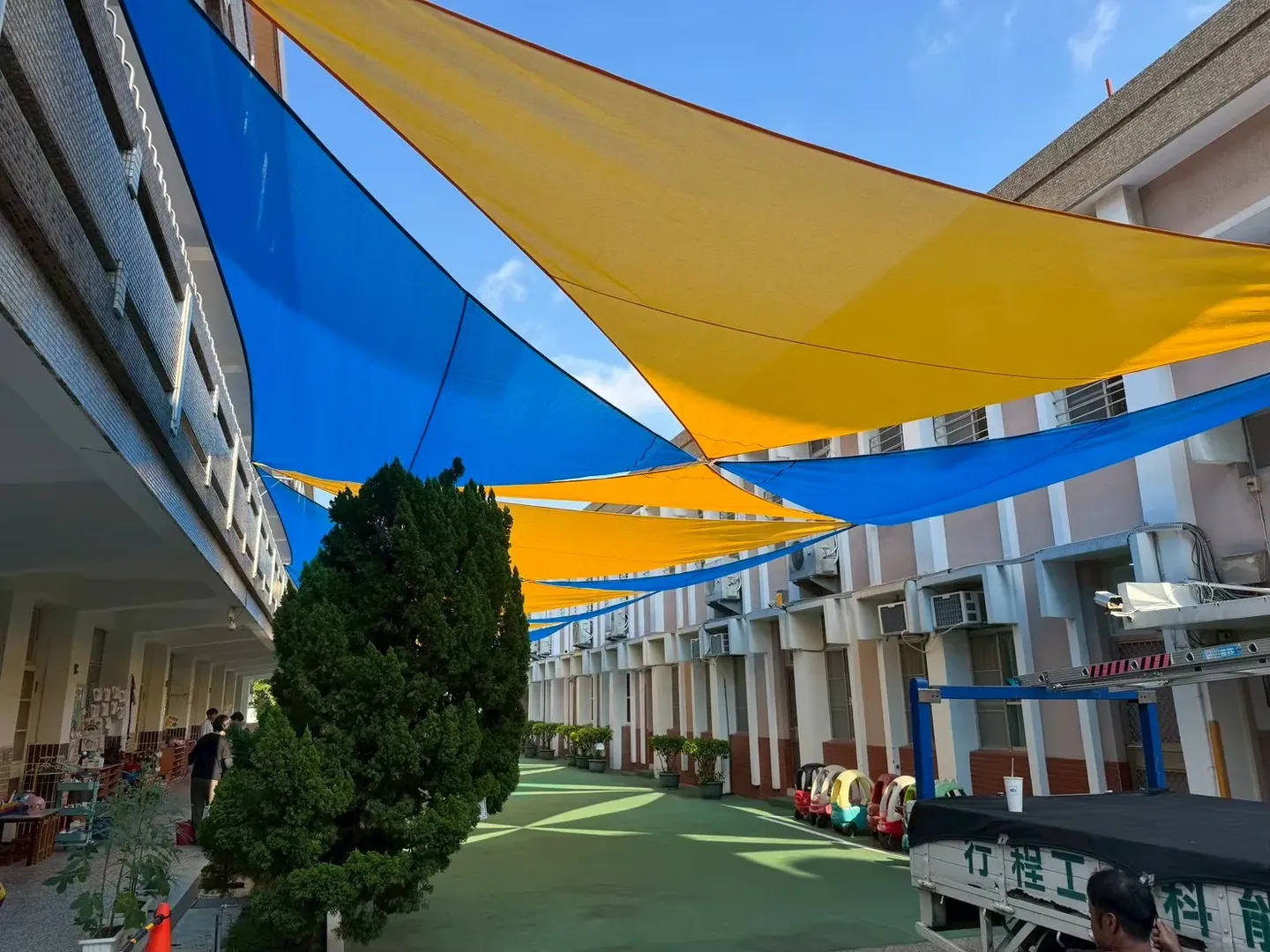

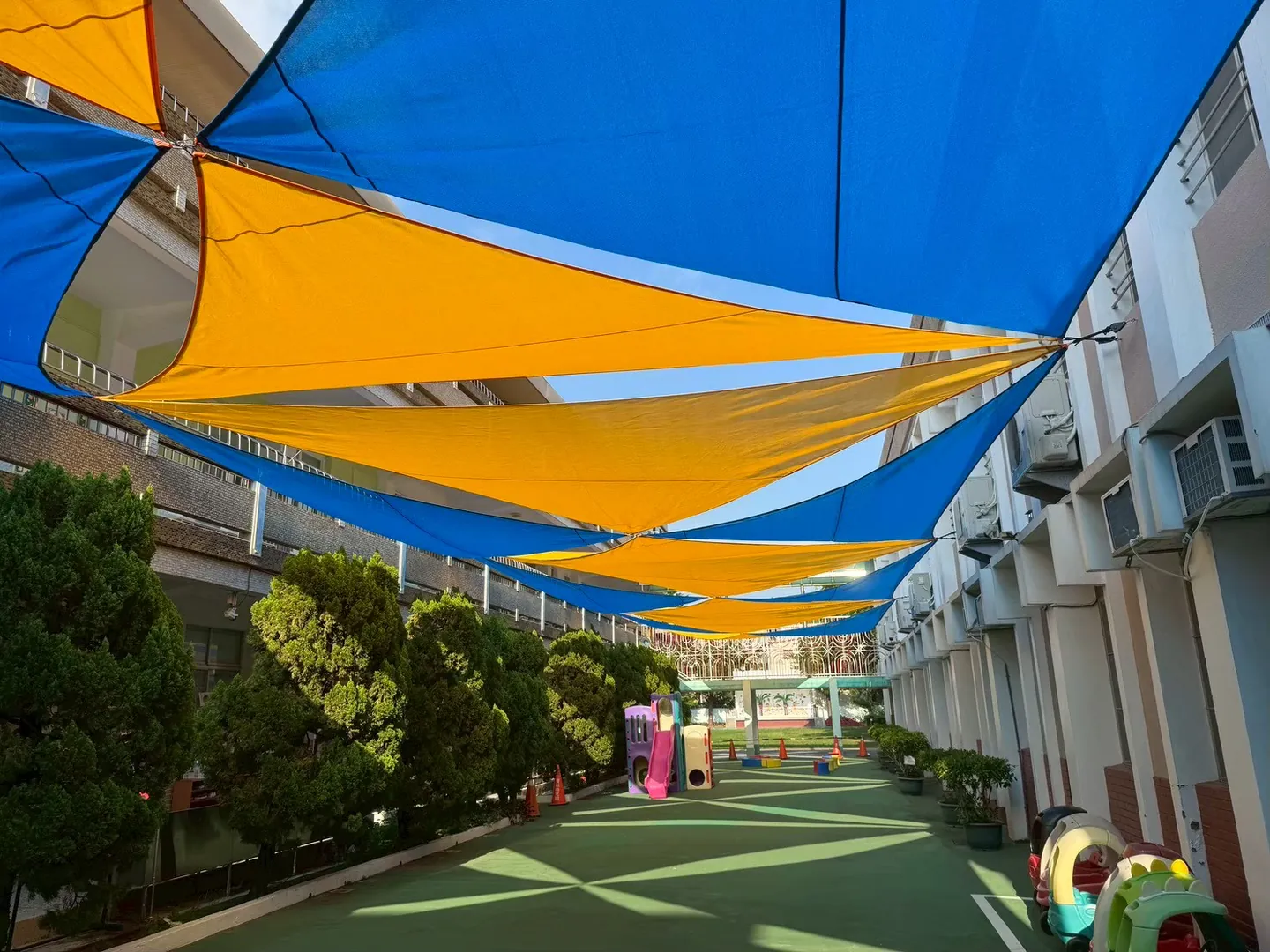

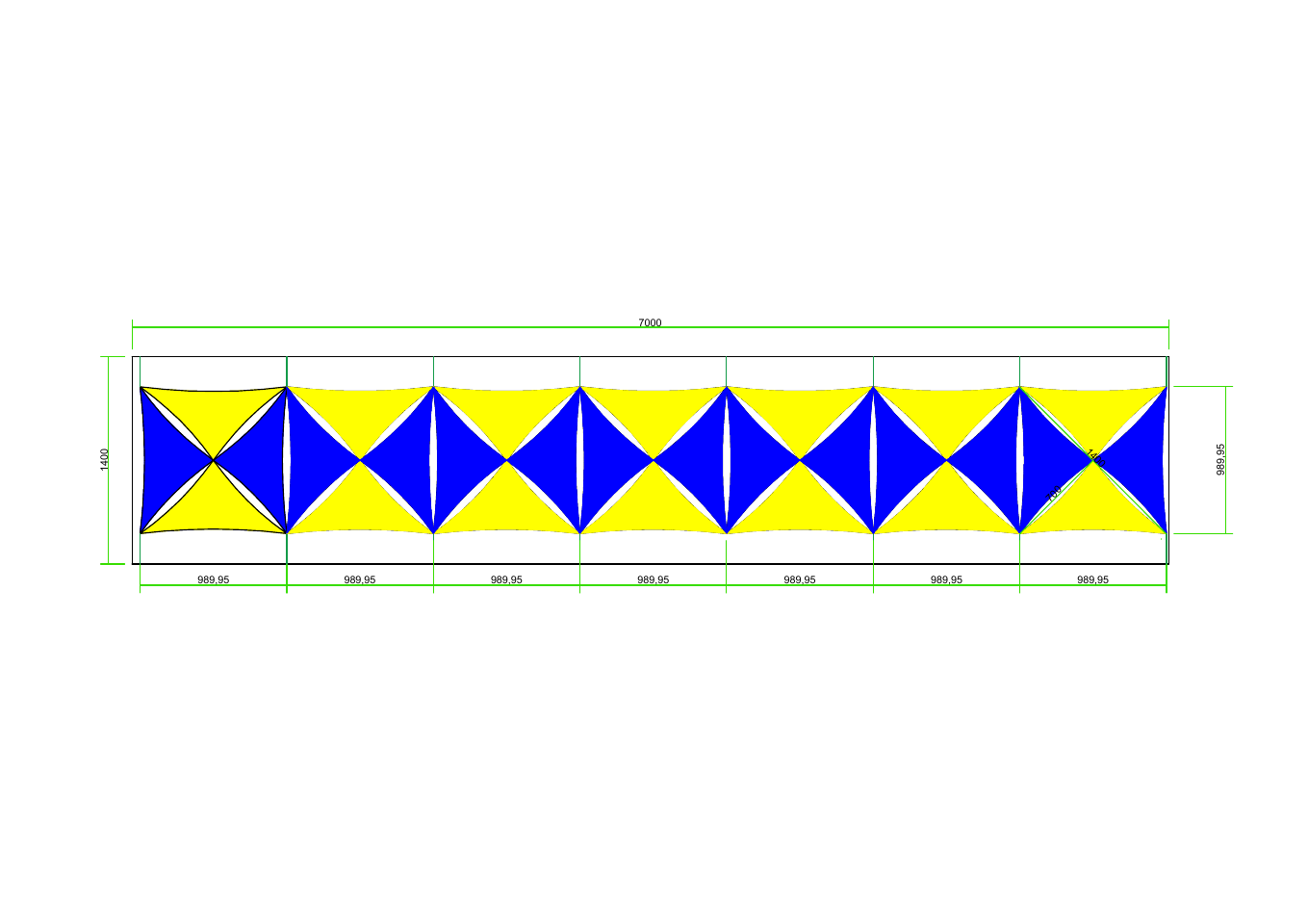

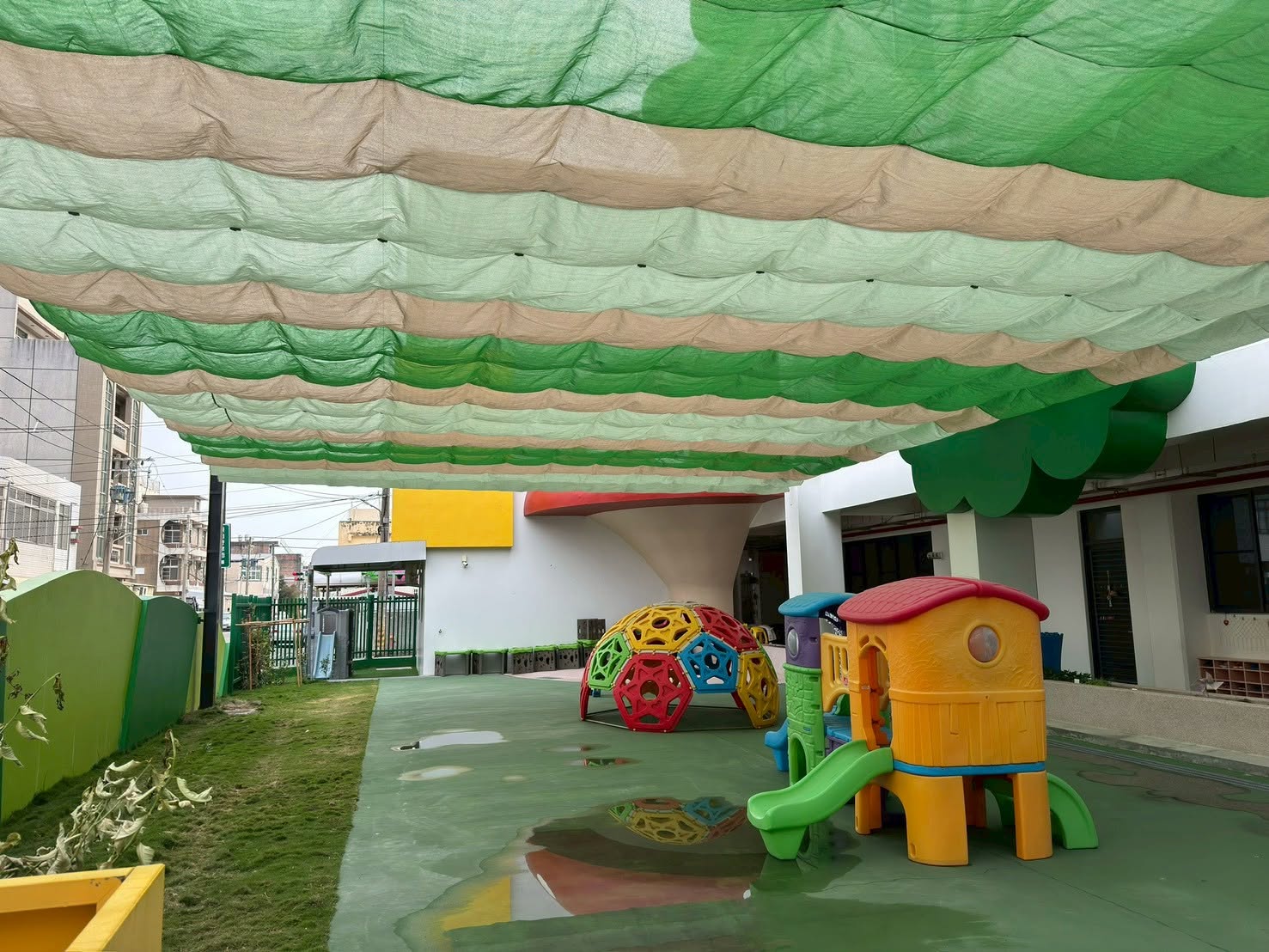

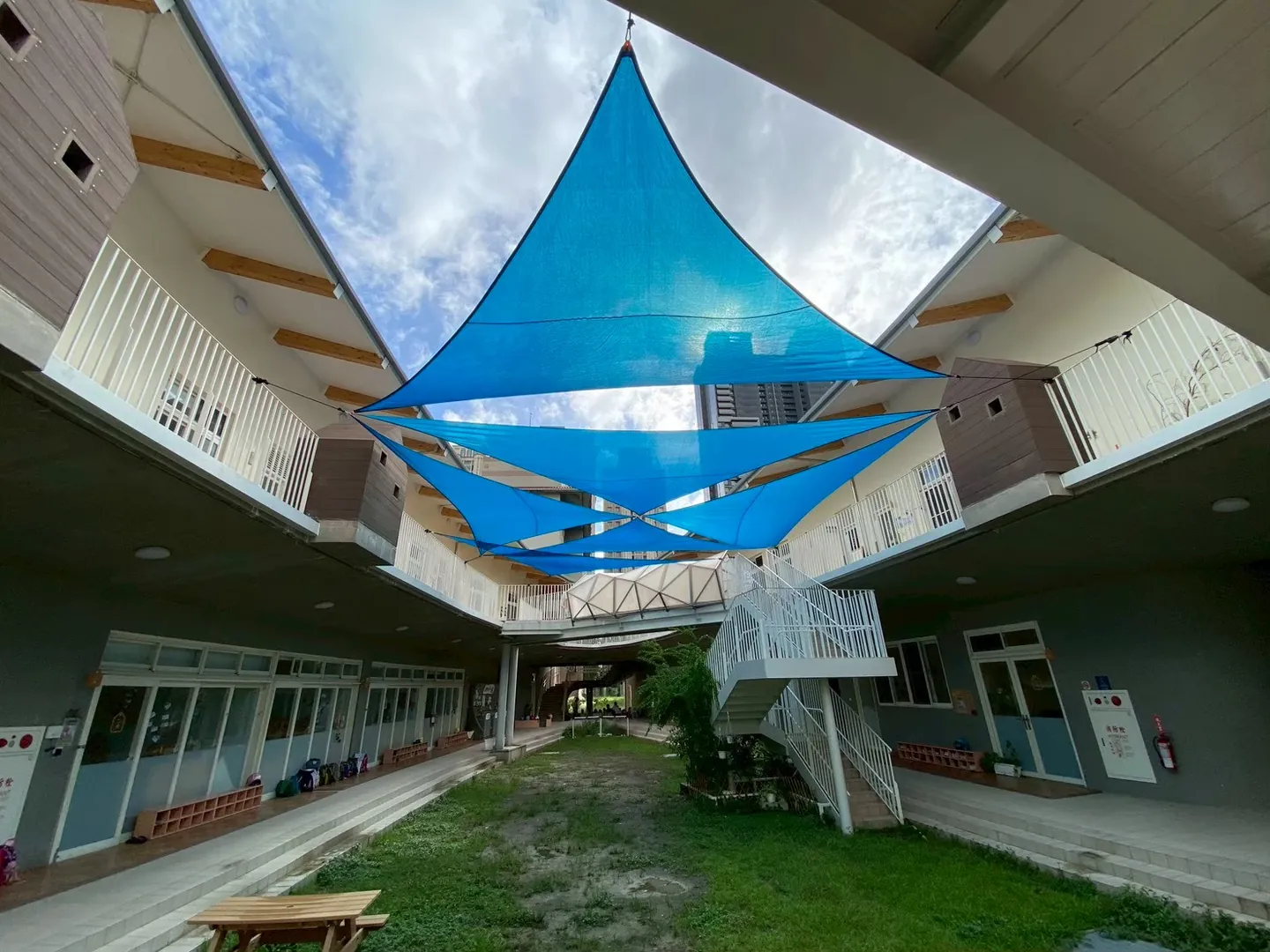

03 / Education

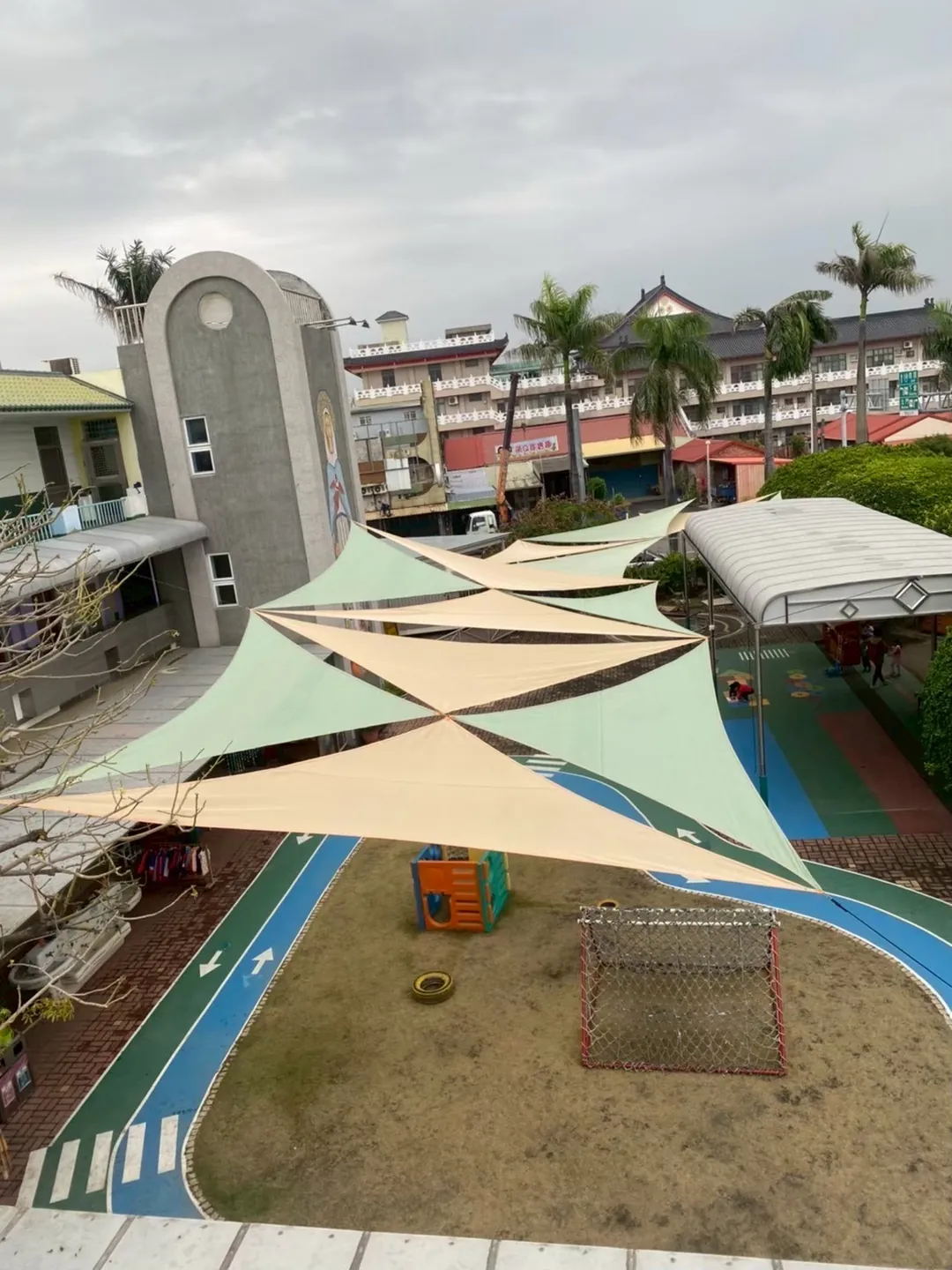

嘉義縣朴子私立幼兒園
以多片張力曲面覆蓋校園活動空間，讓光線、色彩與安全活動範圍一起被規劃。

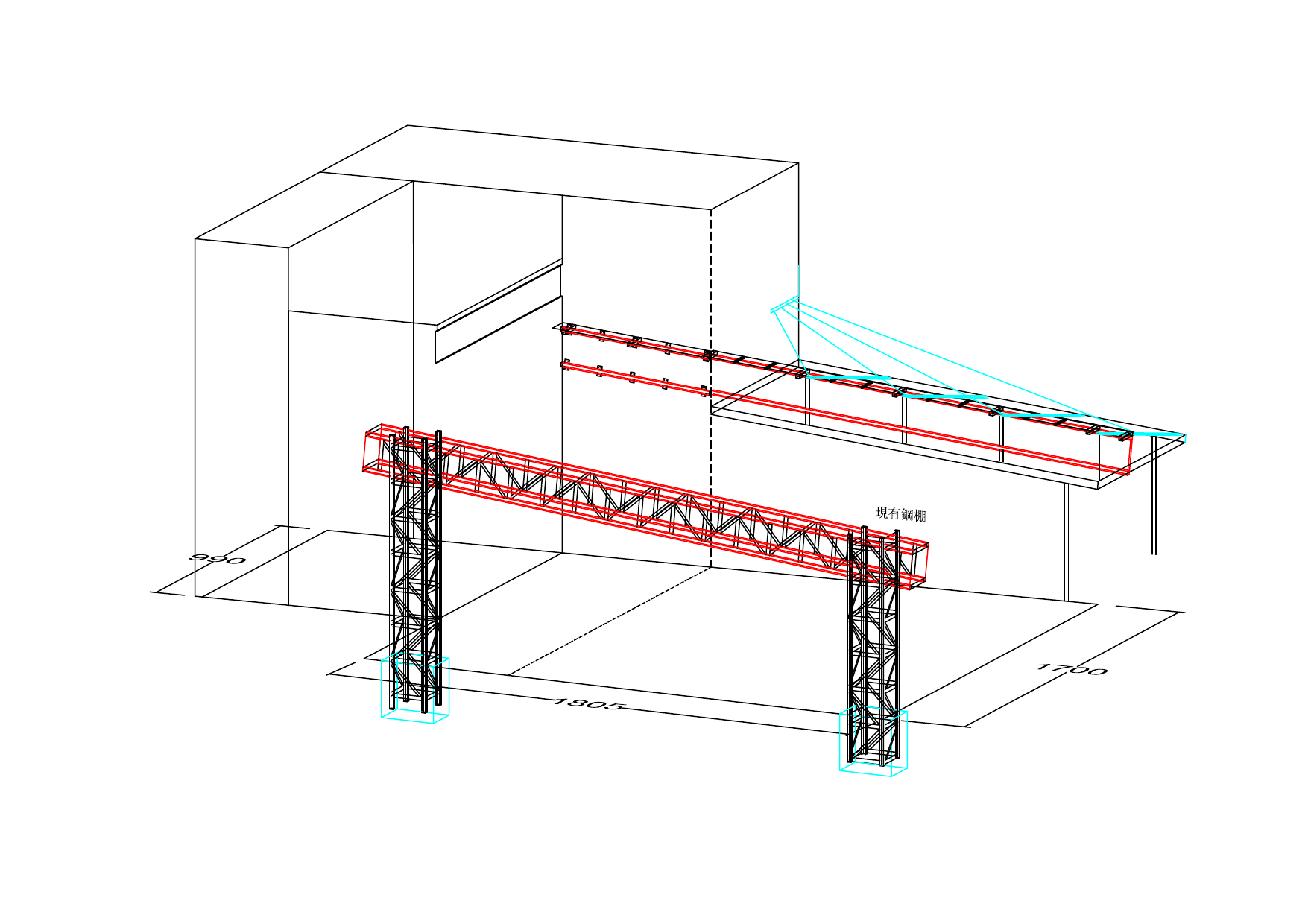

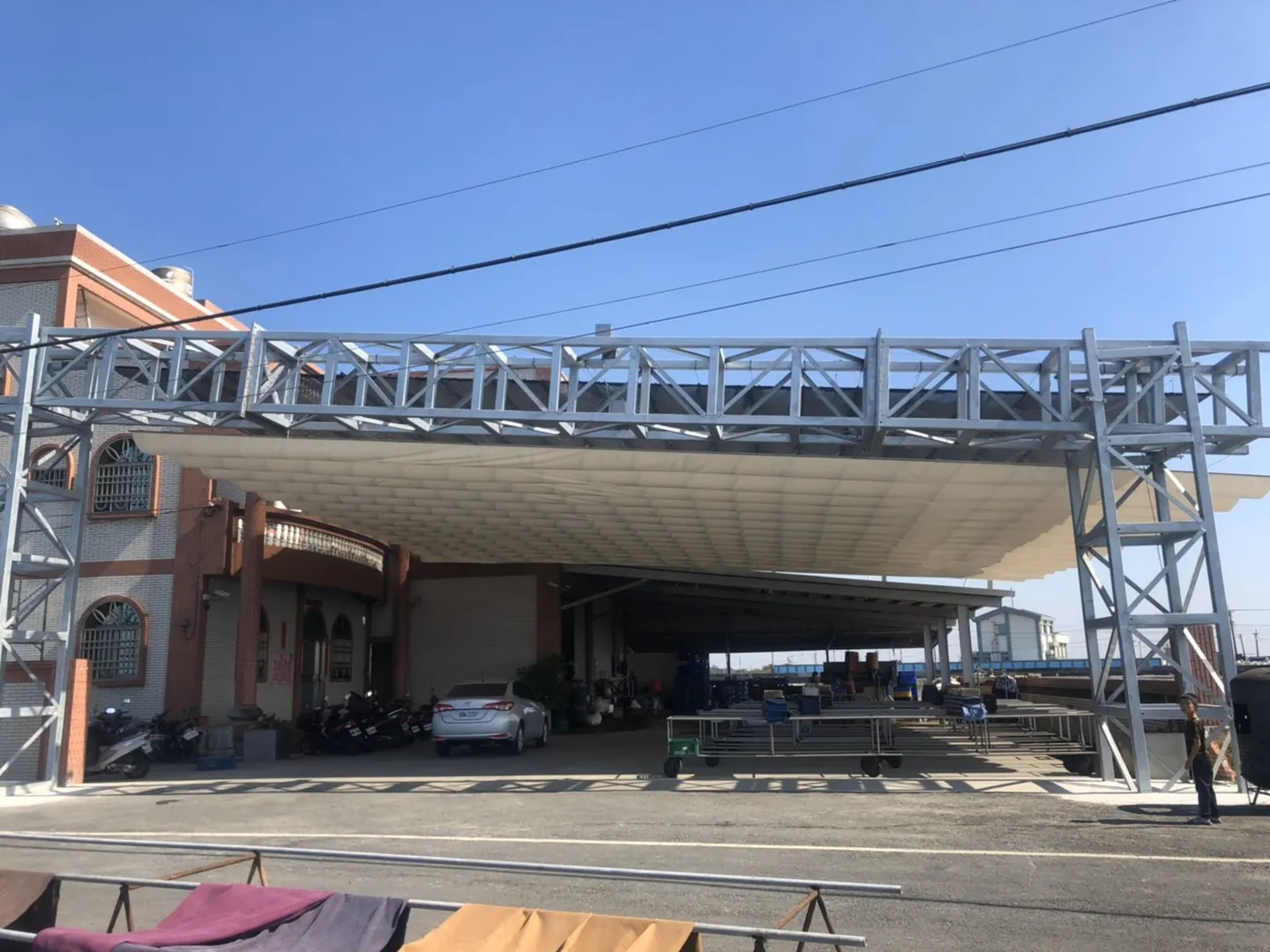

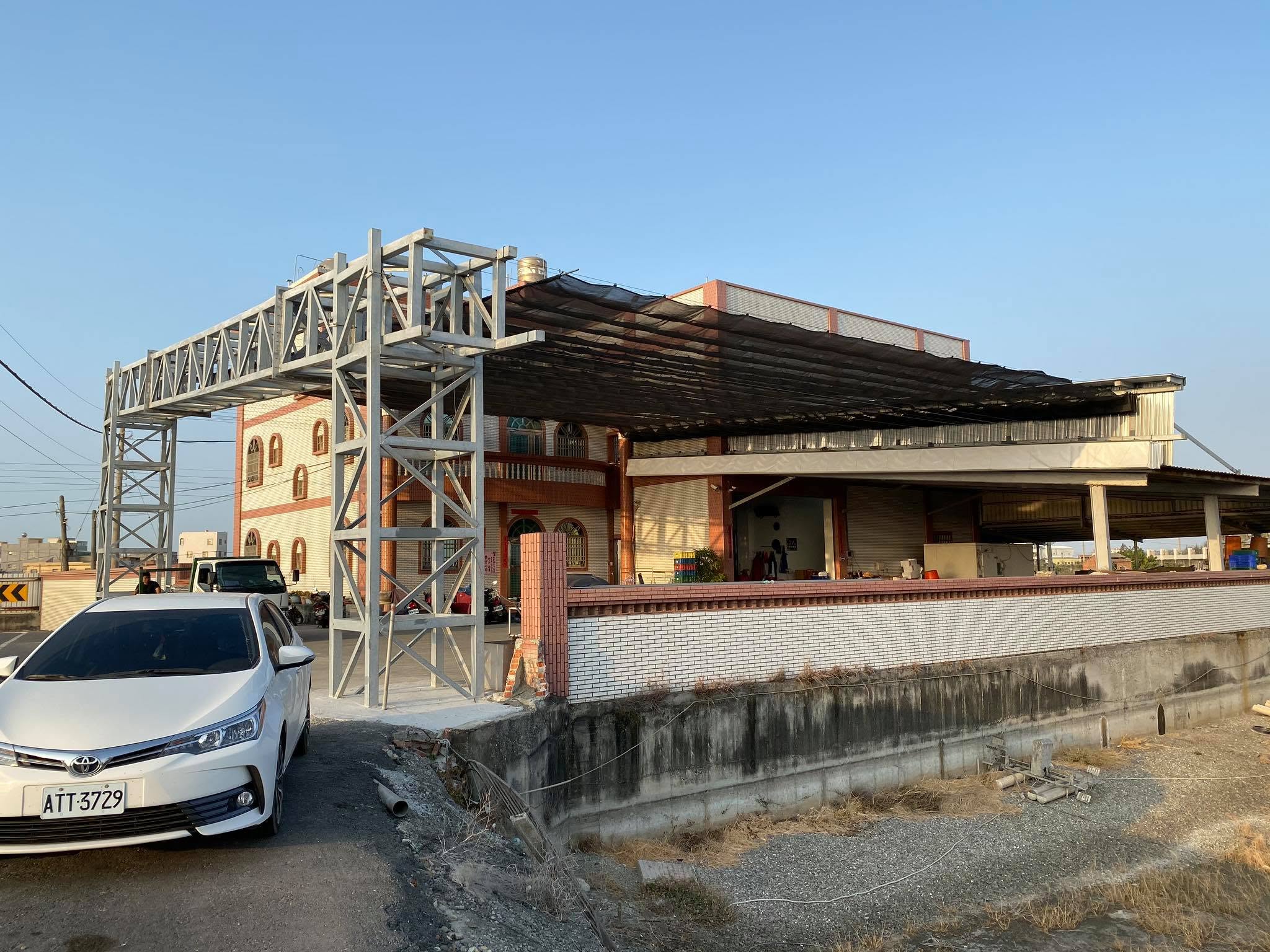

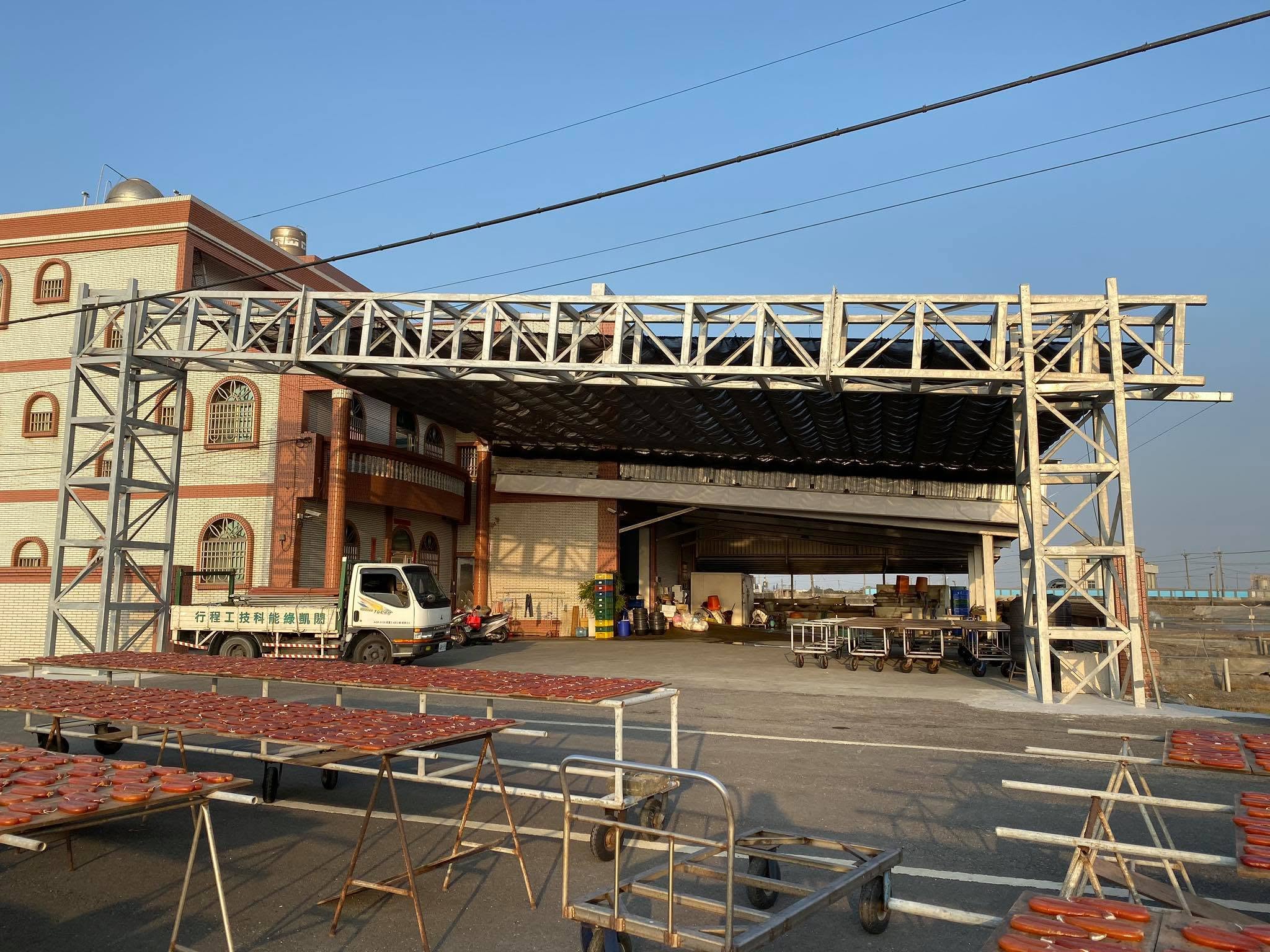

04 / Industrial Span
雲林縣口湖鄉烏魚子工廠
設計原稿以大跨距鋼構跨越作業空間，並確認與既有棚架的銜接；完工後透過格構柱與桁架建立穩定覆蓋範圍。

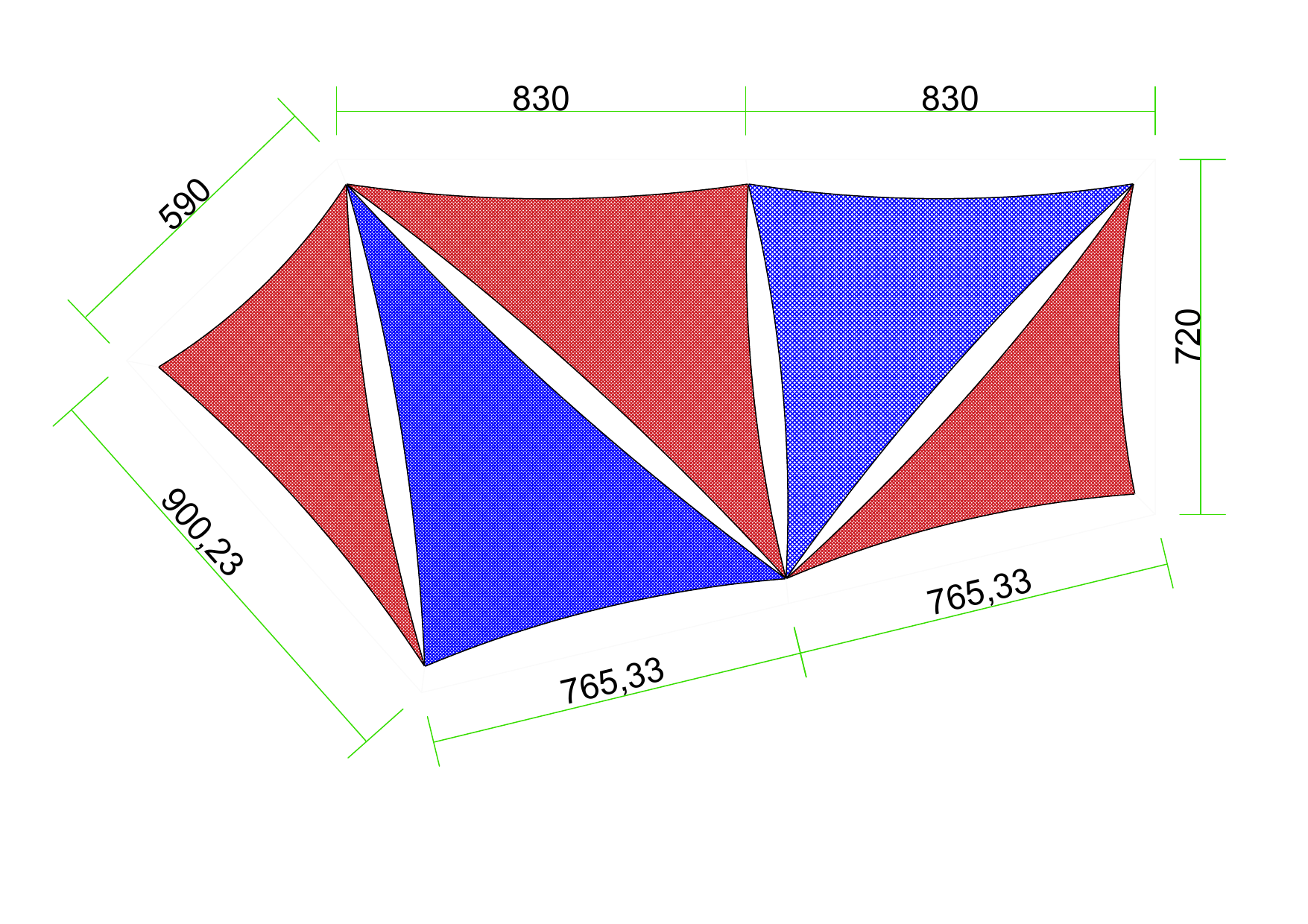

Engineering Drawings
從圖面確認現場條件
建築協作｜技術資料
Technical Specifications for Architects
建築師與設計師前期規劃技術節點
- RC 牆體錨固規範
- 錨固受力螺栓採用 M10 / M12 AISI 304 不鏽鋼化學錨栓或重型金屬膨脹螺栓，有效植入深度不得低於 80 mm。
- 非水平雙曲排水傾角
- 直角三角端點中至少一端維持 15°～20° 高低傾角（落差約 50～80 cm），以促使雨水順勢分流，消除袋狀積水。
- 預應力調節構件
- 受力端點建議配置 M8 / M10 開口式花籃螺絲，以供安裝時精準施加預應力與日後例行張力校正。
- 專案可行性協作流程
- 請提供案場平立面 CAD 圖面、現場結構照片與風向資訊，公司將依案場資料進行工程可行性評估，後續內容以正式評估結果、報價及合約為準。

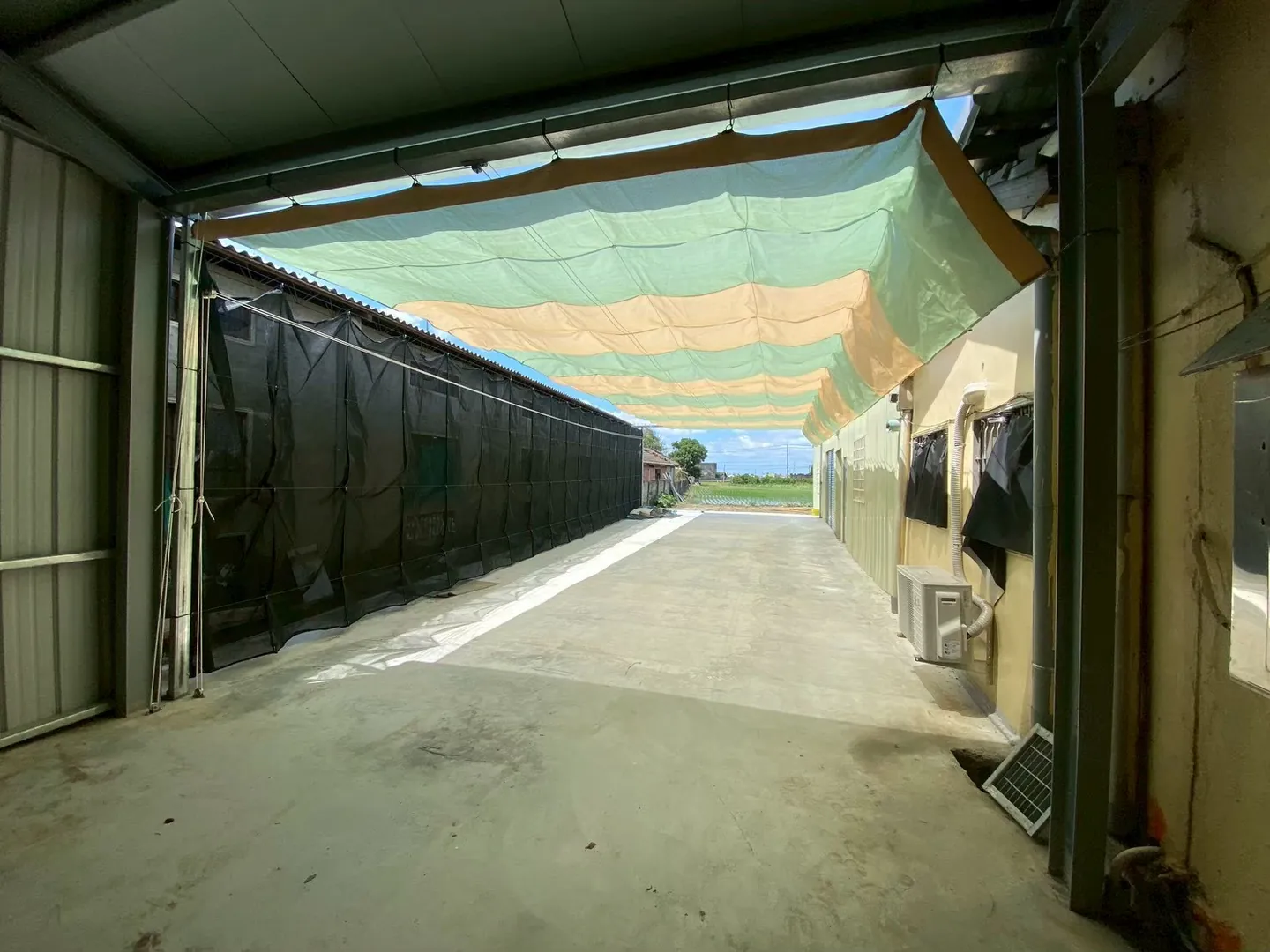

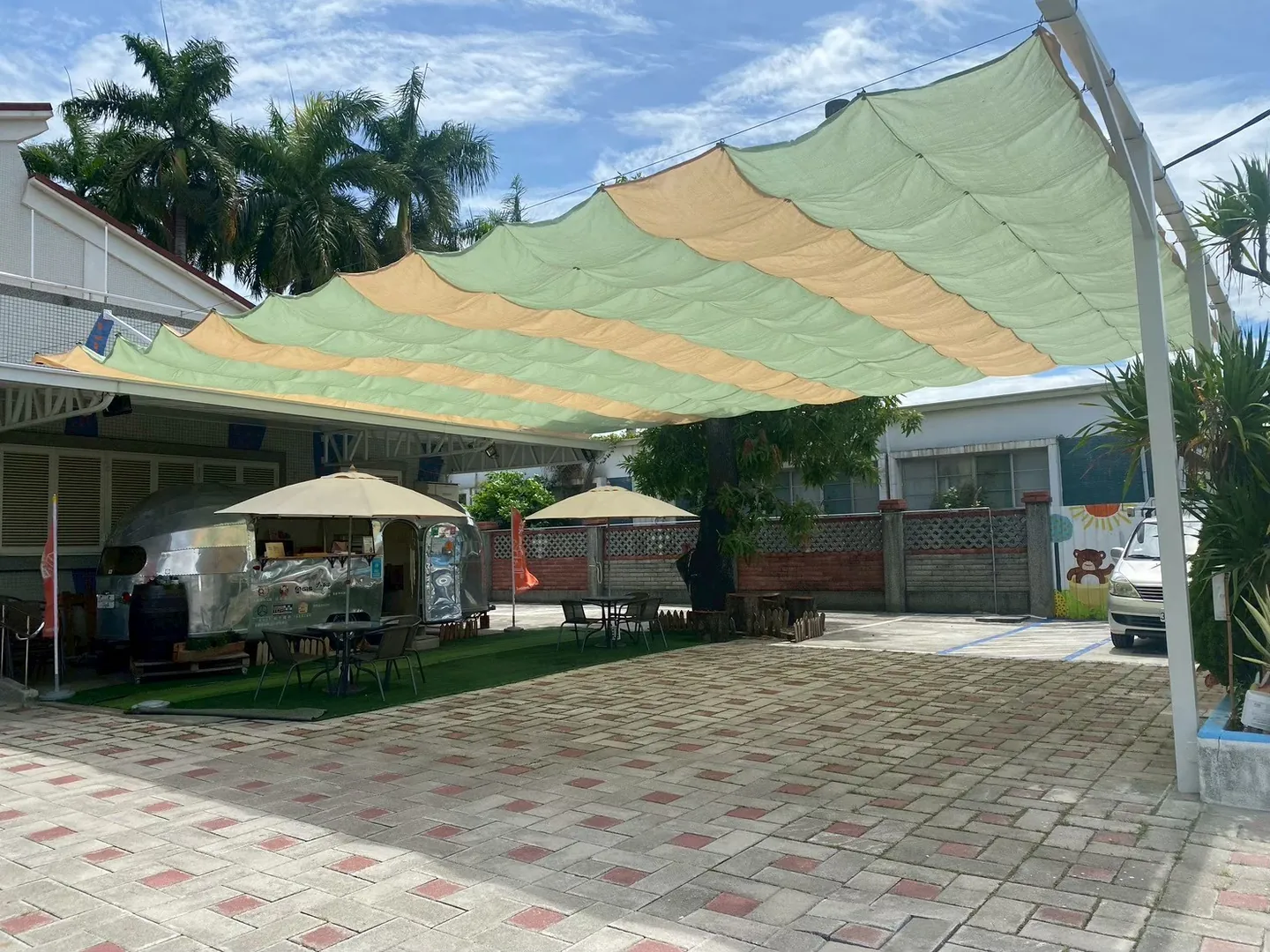

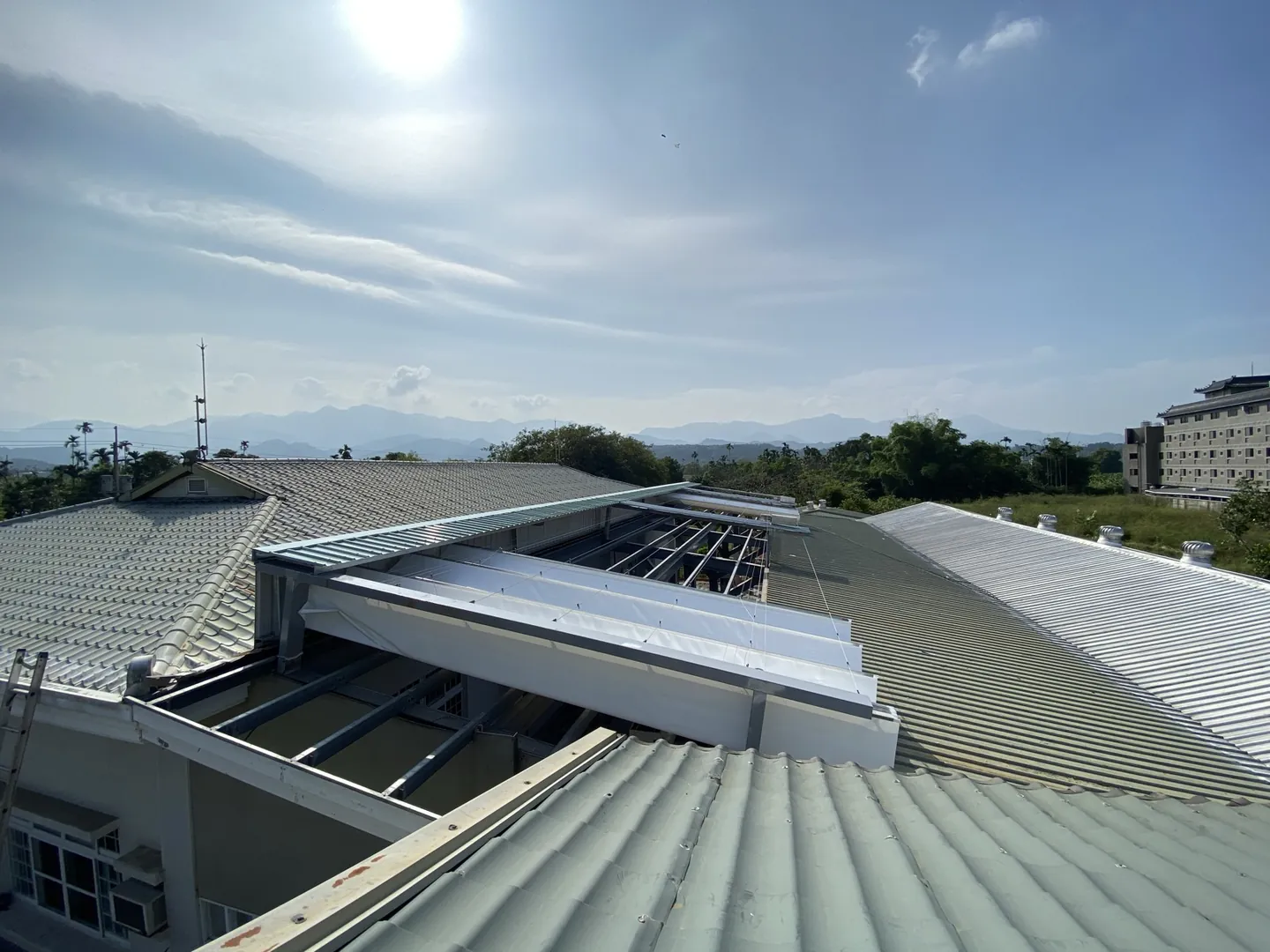

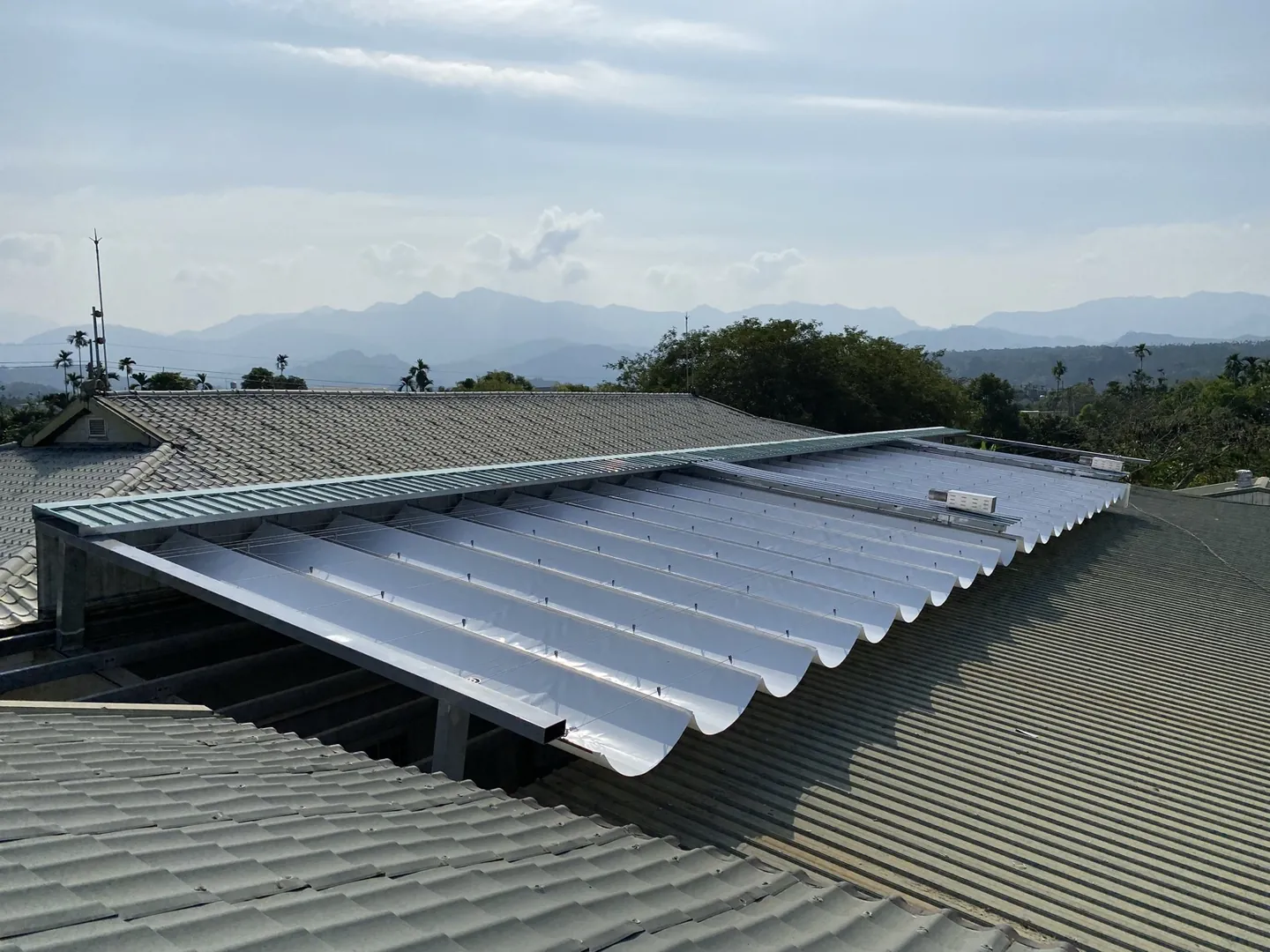

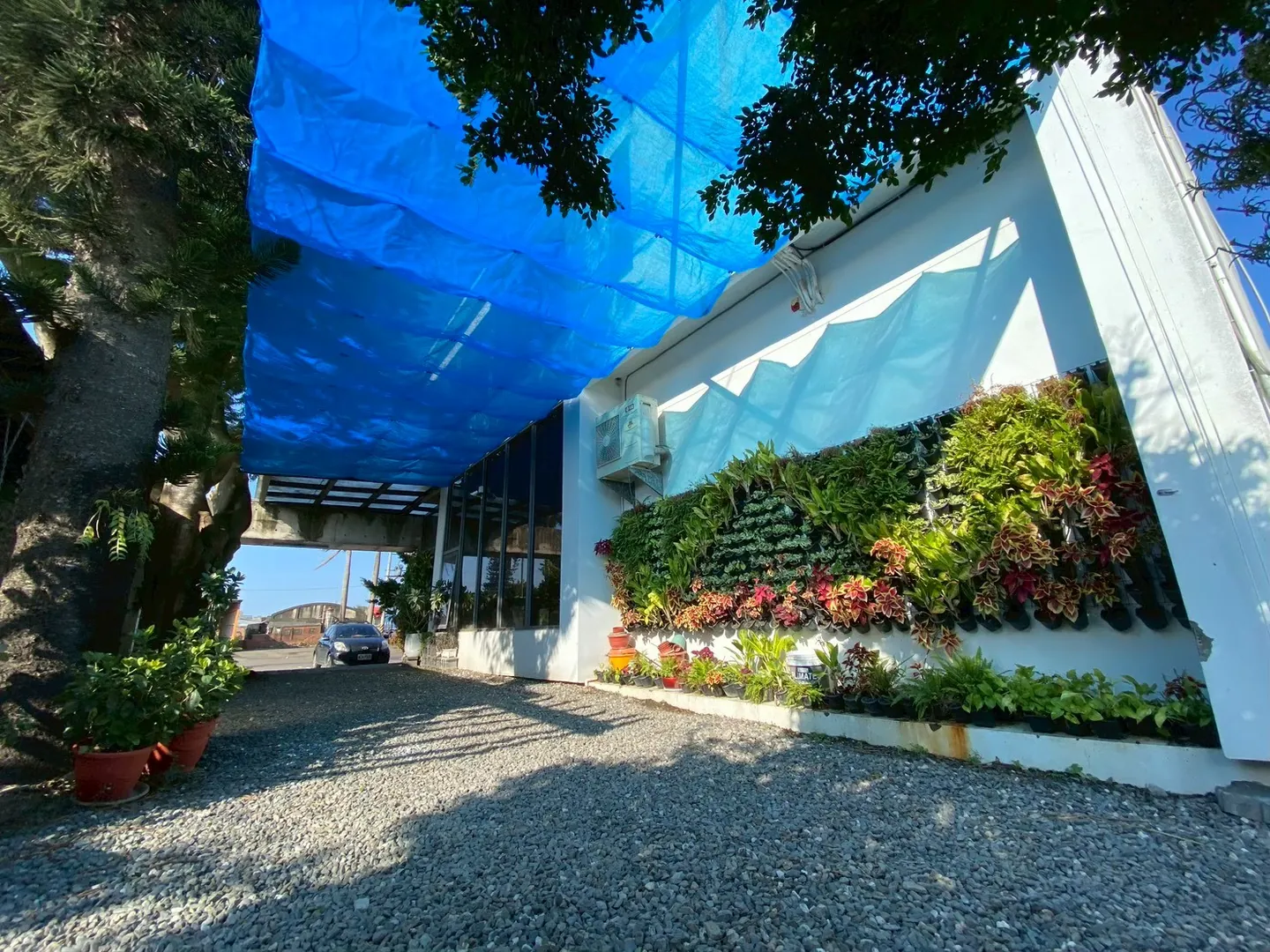

Retractable Shade System

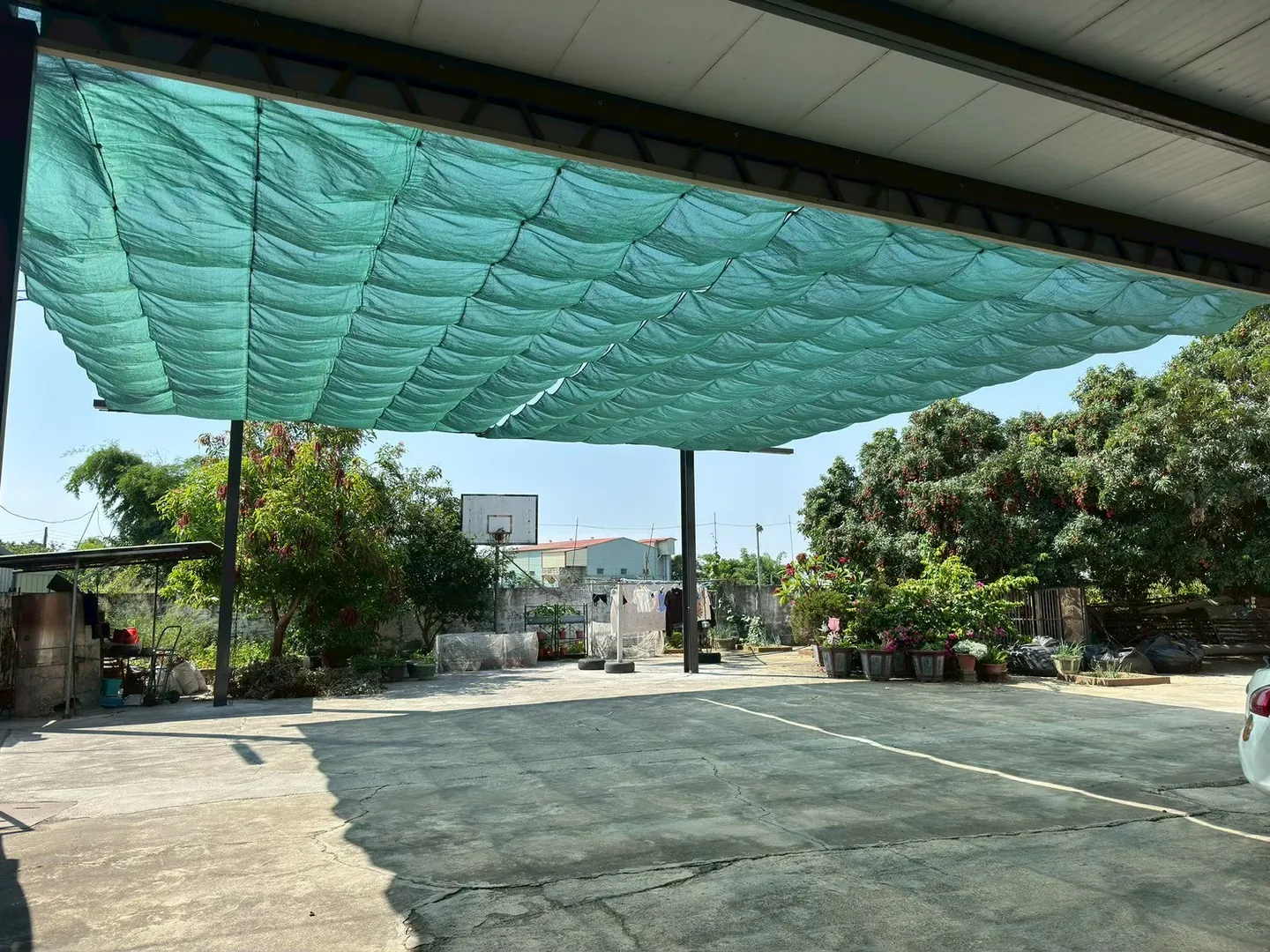

活動式遮陽網
需要時展開，強風前收起。

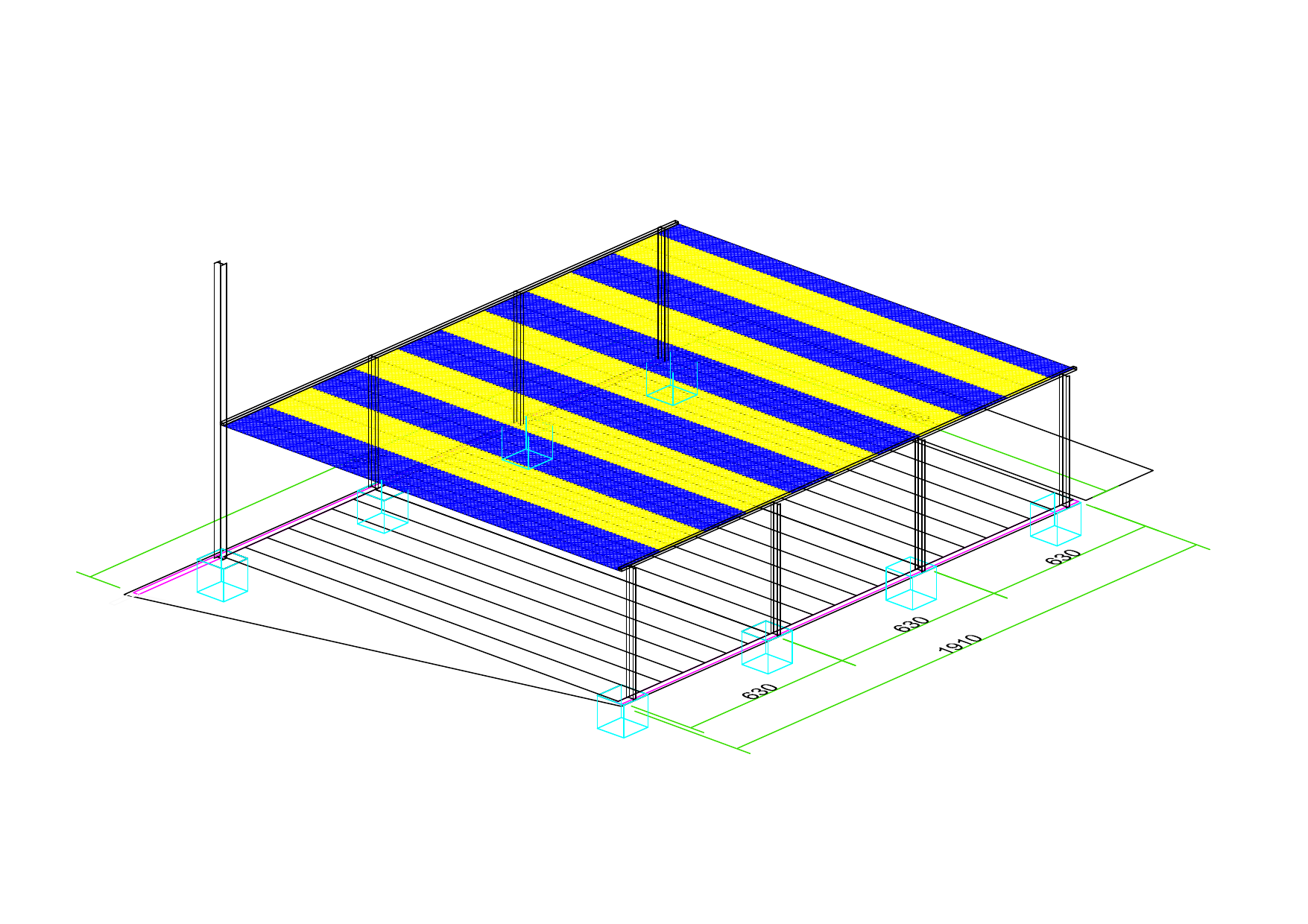

Site Layout / Engineering Drawing
活動式遮陽網場地配置設計圖
Service Records
使用與維護
01 / NEW INSTALL
新設
遮陽網與手拉傳動組。02 / MAINTENANCE
維護
鋼索更換、傳動保養調修。03 / RENEWAL
更新
既有遮陽網更新。提供地點、現場照片與大約尺寸。
LINE 專案諮詢Rain Canopy System

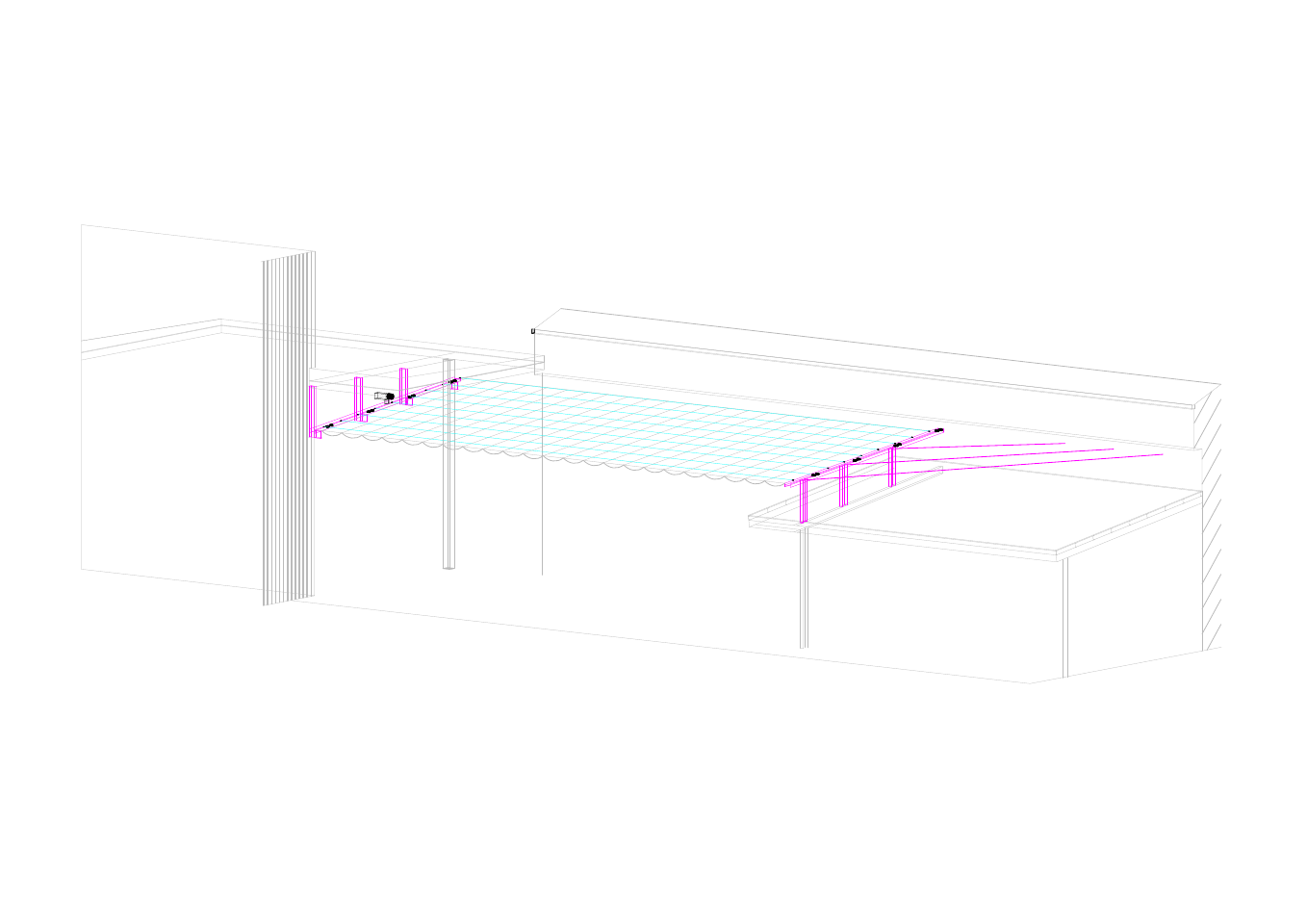

遮雨棚
遮雨棚｜材料樣品數據
| 長條法拉力強度（經向） | 247.5kgf |
| 長條法拉力強度（緯向） | 159.6kgf |
| 透水係數 | 0.03cm / sec |
| UV 200 小時後拉力保持率（經 / 緯） | 96.5 / 91.3% |
樣品試驗結果不等同案場整體結構與施工保證。
提供地點、現場照片與預計覆蓋範圍。
LINE 遮雨棚諮詢Project Inquiry
先看現場。
地點、照片，以及想解決的問題。
